SLAVONSKI BROD - Odlukom brodske gradske uprave, bivša sportska dvorana Partizan bit će prenamijenjena u sportski dječji vrtić 'Sokol'. U te svrhe, za 240 tisuća kuna, naručen je kompletna idejna i izvedbena projektna dokumentacija, a SBplus, ekskluzivno, donosi idejni projekt.

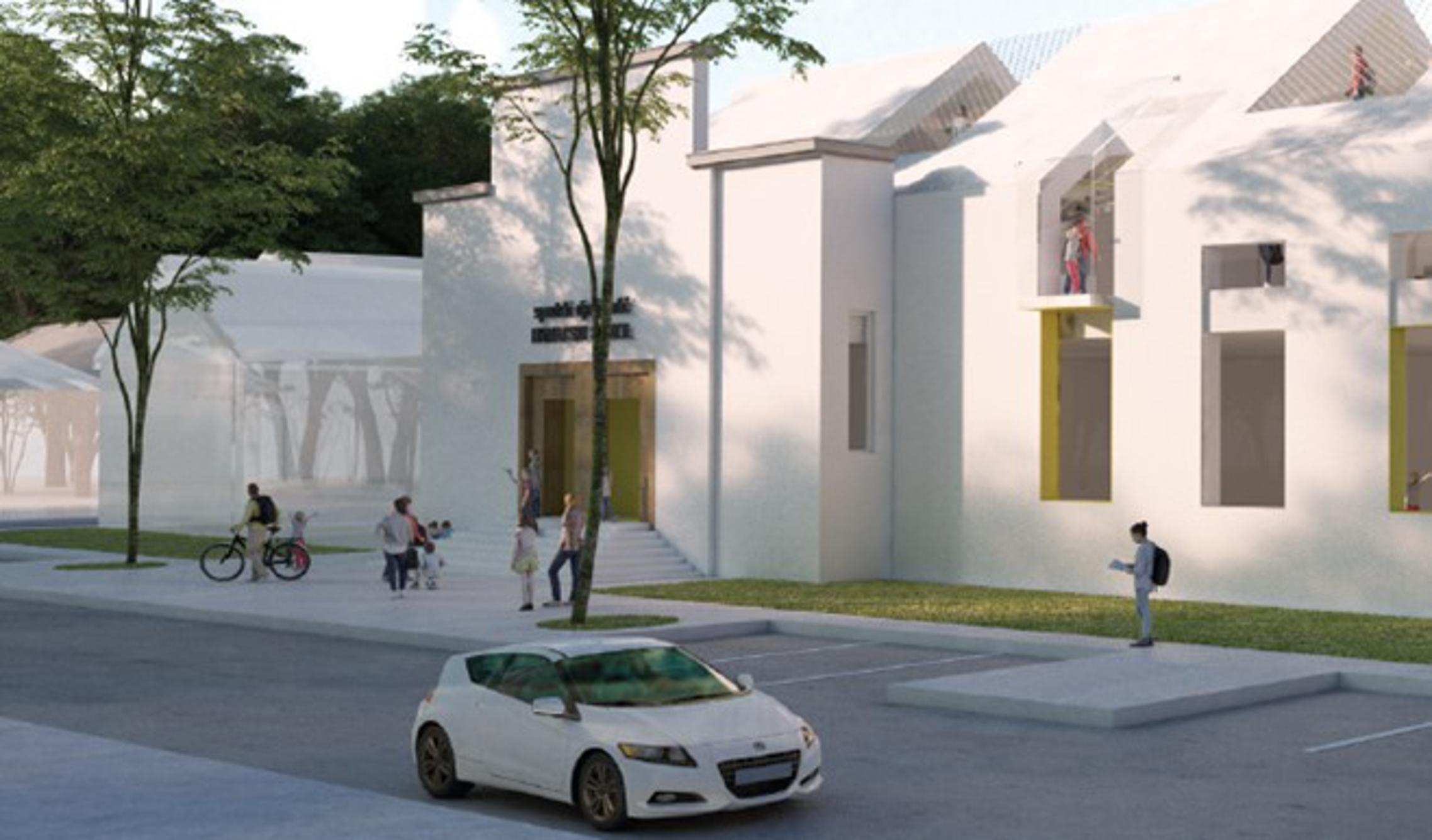

Želite li vidjeti kako će izgledati prvi brodski sportski dječji vrtić, otvorite priloge na dnu članka.

Veličina i površina građevine

Postojeći objekt sportske dvorane sastoji se od dva dijela, jednog u kojemu je smještena dvorana i drugog s pratećim sadržajima. Prvi je katnosti Po+P, dok je drugi P+1. Glavni ulaz je s istočne strane, iz ulice Tome Skalice, dok je s dvorišne strane sporedni ulaz u prateće sadržaje objekta.

Dio objekta, u kojemu se nalazi dvorana, djelomično se zadržava i rekonstruira, dok se dio s pratećim sadržajima ruši i na njegovom mjestu se predviđa novi volumen koji zadržava gabarite starog objekta.

Parking za potrebe dječjeg vrtića predviđen je na javnoj parkirnoj površini uz navedenu ulicu Tome Skalice.

Planirana građevina je visine podrum, prizemlje i kat, oblikovan kosim dvovodnim krovom nagiba 38°. Na nekoliko mjesta krov je izrezan te su, na tim mjestima, formirane krovne terase do kojih se dolazi iz prostorija s kata.

Maksimalne dimenzije objekta su 22,87x33,77 m. Bruto visina etaža iznosi 2,50 m (podrum- prizemlje), odnosno 4,20 m (prizemlje - 1. kat), a vertikalna projekcija objekta iznosi 498,20 m2.

Postojeći glavni ulaz u građevinu, iz ulice Tome Skalice, zadržava se (98 cm viši u odnosu na kotu terena), dok se, s dvorišne strane, u novoizgrađenom objektu, formira sporedni ulaz u vrtić (128 cm viši u odnosu na kotu terena). Uz oba ulaza smještena su stubišta koja povezuju prizemlje i 1. kat, dok se samo ono južno (uz glavni ulaz) spušta do nivoa podruma. Dizalo povezuje etaže prizemlja i kata, a pristup s kote terena (-1,28) je s dvorišne strane.

Podrumska etaža nalazi se ispod dijela objekta (ispod glavnog ulaza i dvorane). Veći dio podruma se zatvara zbog neiskoristivosti, dok se manji dio zadržava i u njega se smješta prostor strojarnice.

U prizemlju je sportska dvorana/PVN, garderobe sa sanitarijama za vanjske korisnike dvorane, a uz sporedni ulaz nalaze se sanitarije i garderobe za djelatnike i posjetitelje vrtića, kuhinja i dva ureda.

Na katu su tri vrtićke jedinice s pratećim garderobama i sanitarijama, office i vanjsko igralište.

Iz dvije jedinice je omogućen pristup krovnim terasama.

Parter novoformirane parcele će se hortikulturno urediti te djelomično popločati.

Iskaz površina

Podrum: strojarstvo 73,98 m2; Ukupno neto podrum 73,98 m2; Ukupno bruto podrum 101,79 m2

Prizemlje:
vjetrobran 1 7,95 m2; ulazni prostor 25,98 m2; ž garderoba 6,86 m2: ž wc 3,28 m2; m garderoba 5,22 m2; m wc 4,55 m2; invalidski wc 4,39 m2; PVN/sportska dvorana 239,79 m2; skladište 4,62 m2; vjetrobran 2 5,79 m2; hodnik 1 7,45 m2; hodnik 2 12,63 m2; kuhinja 11,32 m2; garderoba za djelatnike 4,30 m2; ž wc 3,31 m2; m wc 3,27 m2; ured 1. 17,00 m2; ured 2. 13,71 m2

Ukupno neto prizemlje 381,42 m2
Ukupno bruto prizemlje 483,63 m2

Otvoreni prostori prizemlje: ulazni trijem 8,81 m2; ukupno otvoreni prostori prizemlje 8,81 m2

1. Kat:
hodnik 1 5,58 m2; office 6,57 m2; sanitarije 2,84 m2; hodnik 2 77,49 m2; vrtićka jedinica 1 55,80 m2; vrtićka jedinica 2 52,56 m2; vrtićka jedinica 3 65,93 m2; sanitarije 1 9,87 m2; sanitarije 2 7,98 m2

Ukupno neto 1. kat 284,62 m2
Ukupno bruto 1. kat 440,65 m2

Otvoreni prostori 1. kat: vanjsko igralište 67,76 m2; terasa 1 20,69 m2; terasa 2 21,52 m2; terasa 3 18,43 m2;

Ukupno otvoreni prostori 1. kat 128,40 m2

Ukupno neto sportski dječji vrtić 740,02 m2
Ukupno bruto sportski dječji vrtić 1026,07 m2
Ukupno otvoreni prostori dječji vrtić 137,21 m2
